Lugar de origen: | Dongguan, China |
Nombre de la marca: | DahoMeter |
Certificación: | ISO,SGS |
Número de modelo: | CPJ-3015 |
Cantidad de orden mínima: | Un sistema |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Paquete de madera exportador estándar |
Tiempo de entrega: | 5 días |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 300 sistemas por mes |
Nombre: | Instrumento de medida óptico de perfil de los comparadores ópticos verticales del proyector | El tamaño de la tabla de cristal (milímetros): | 196X96 |
---|---|---|---|
Exactitud de medición: | µm (3+L/50) | Prueba antes de entrega: | SÍ |
Poder: | 1100-240V (CA), 50/60HZ | Paquete: | caso de madera |

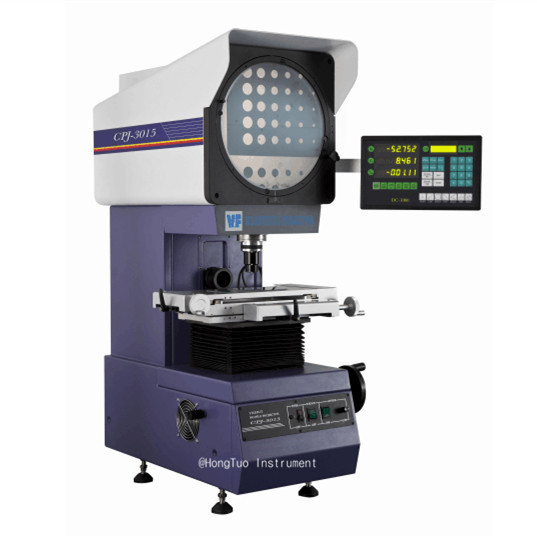

Instrumento de medida óptico de perfil de los comparadores ópticos verticales del proyector
El principio de medida es similar al de microscopios ópticos. La blanco se pone en la etapa, y una luz se brilla en la blanco de debajo. Esto hace el perfil de la blanco, o la sombra, para ser proyectada en la pantalla.
Usos:
1. El proyector de perfil se utiliza principalmente para la medida de las partes mecánicas de la longitud,
forma del ángulo, del contorno y de la superficie.
2. Es ampliamente utilizado en el metro, electrón, maquinaria aeroespacial, industria ligera, universidad, instituto de investigación y departamento de la medida-inspección.
3. Este instrumento puede examinar toda clase de superficie y el esquema de objetos complicados, leva, rosca de tornillo, engranaje, realiza la fresa y así sucesivamente.
Especificación:
Modelo | CPJ-3015 | ||||
Tabla | El tamaño de la tabla del metal (milímetros) | 340X152 | |||
El tamaño de la tabla de cristal (milímetros) | 196X96 | ||||
viaje de X-AXIS (milímetros) | 150 | ||||
viaje de Y-AXIS (milímetros) | 50 | ||||
viaje de Z-AXIS (milímetros) | 90 para el foco | ||||
Exactitud de medición | µm (3+L/50) | ||||
Resolución (X-AXIS, Y-AXIS) | 0,0005 milímetros | ||||
Tamaño de pantalla (milímetro): | Range>Ø usado 300 de Ø 312 (con la línea del metro) | ||||
Gama rotatoria de la pantalla: | 0°~360° | ||||
Resolución rotatoria del ángulo | 1' o 0.01° | ||||
Lente | Ampliación | opción 10X | opción 20X | opción 50X | opción 100X |
Opinión del objeto | Ø30 | Ø15 | Ø6 | Ø3 | |
Distancia de funcionamiento | 77.7m m | 44.3m m | 38,4 | 25,3 | |
Altura del objeto del máximo | 80m m | 80m m | 80m m | 80m m | |
Sistema de proceso de datos | El sistema de proceso de datos multifuncional DC-3000, apareciendo en inglés, se puede utilizar para recopilar los datos y para medir el punto, la línea, el círculo, el ángulo y la distancia | ||||
Frío | Por tres fans | ||||
Iluminación | La iluminación de la transmisión y de la reflexión: lámpara 24V/150W-halogen. | ||||
Poder | 110V/220V (CA), 50/60HZ, power=400W total | ||||
Dimensiones | 780*780*1100m m | ||||
Peso | 180kg |
