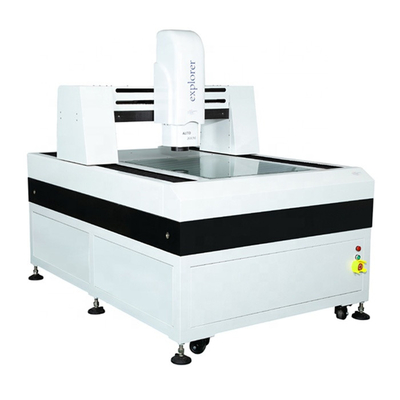

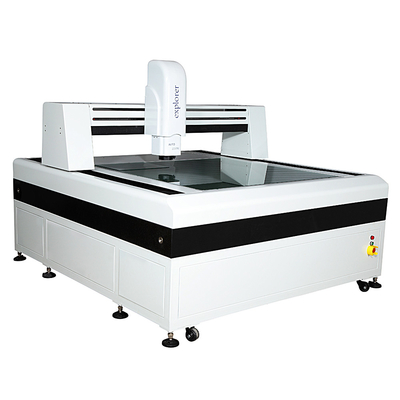

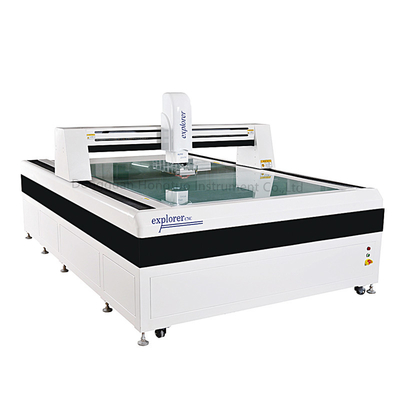

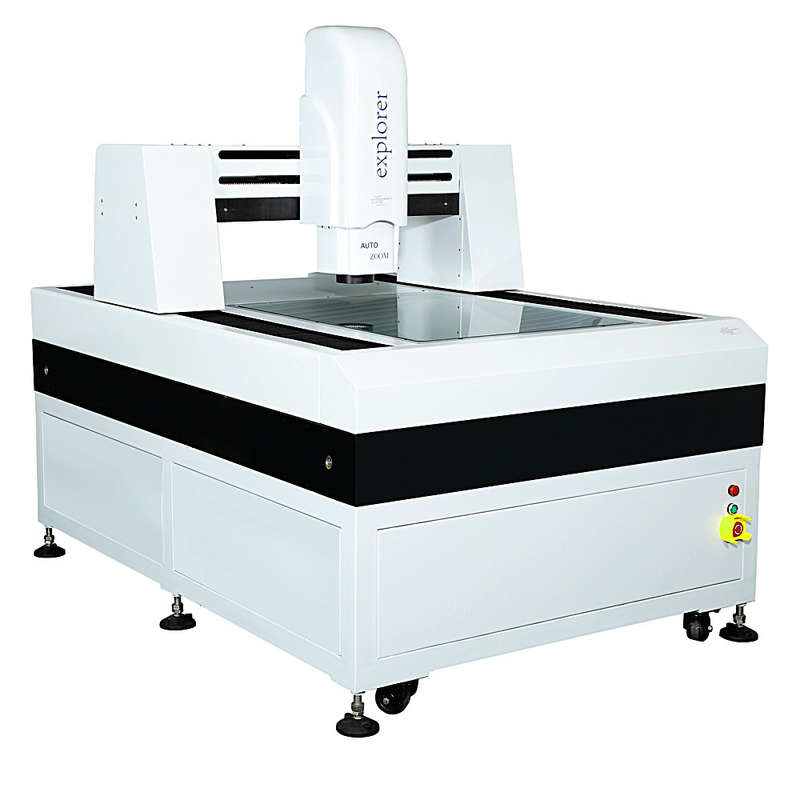

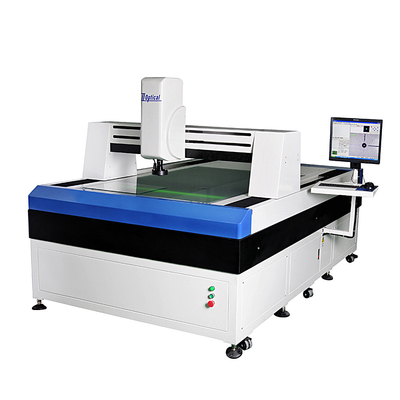

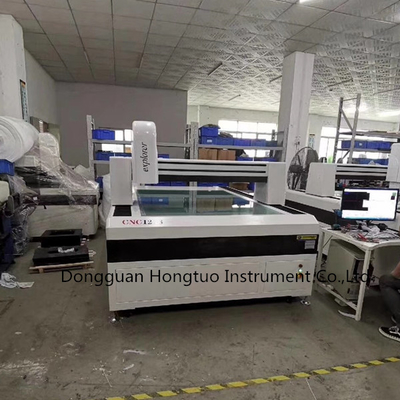

Longmen Instrumento automático de medición de imagen



Instrumento de medición de imagen automática Longmen





La máquina de medición CNC Longmen es una máquina de medición por video tipo CNC a gran escala desarrollada por nuestra empresa de forma independiente. Puede realizar una alta eficiencia y medir con precisión grandes cantidades de piezas de trabajo. Es adecuada para la inspección y el control de calidad de piezas de precisión. En la maquinaria, electrónica , Hardware y otras industrias se han utilizado ampliamente.



Características del producto:



1. Medición general de alta precisión, control CNC del eje Z.

2.Máquina de alta precisión y alta resistencia: base de mármol 00/columna vertical/mesa de trabajo, alta precisión y buena estabilidad.

3.XYZ thress eje importado precisión V tipo riel guía/sistema de accionamiento de tornillo de bola de nivel de molienda importado, larga vida útil, buena estabilidad.

4.Regla de rejilla de alta precisión de 0,5 μm.

5. Lente óptica de zoom continuo WM, diferentes marcos, diferentes aumentos, no necesita corrección de zoom.

6. Cámara CCD japonesa SONY HD, pantalla de medición de alta calidad.

7.Medición de enfoque auxiliar, medición óptica de altitud y planitud, y puede equiparse con la sonda de contacto británica RENISHAW.

8. Luz de superficie de tres anillos y ocho áreas controlada por programa, luz de perfil LED, luz coaxial. Diferentes productos con luz de diferente color.

9.Equipado con manija de control, fácil de operar en cualquier lugar.

10.El puntero láser indica las posiciones de medición, posicionamiento rápido y medición conveniente.





Especificación:



Modelo de máquina		DH-CNC-4030D	DH-CNC-5040D	DH-CNC-6050D	DH-CNC-6080D
mesa de trabajo	Recorrido del eje X/Y mm	400*300	500*400	600*500	800*600
	Recorrido del eje Z mm	El espacio efectivo es de 245 mm, la carrera de enfoque es de 200 mm y la distancia de trabajo es de 95 mm
	Tamaño de la mesa mental mm	600*500	700*600	800*700	1000*800
	Tamaño de la mesa de cristal mm	500*400	600*500	700*600	800*600
	Tipo de unidad	Guía lineal de precisión del eje X/Y/Z, accionamiento por husillo de bolas de molienda.
Sistema de accionamiento de medida		Resolución de escala óptica: eje X/Y/Z 0,0005 mm (0,5 μm)
		Precisión de la medida: ≤3μm+L/200 Precisión de repetibilidad:≤3μm+L/200
		Servomotor de alto rendimiento del eje Z, sistema de control de circuito cerrado doble.
Sistema de imagen		Cámara: aumento de vídeo japonés SONY CCD 30-230X
		Lente: lente zoom de alta definición/ampliación continua 0,7-4,5X Puede coincidir con lentes de objetivo de 0,5X, aumento total: 15-115X Puede coincidir con lentes de objetivo 2X, aumento total: 60-460X
Sistema de iluminación		Luz de superficie y luz de proyección, luz fría, larga vida útil, brillo ajustable.
Dimensión externa de la máquina		700*900*1650	1100*1000*1650	1300*1600*1650	1300*1800*1650
Peso kilos		800	1000	2000	2600



Introducción al softwareción

Las funciones principales del software de medición 3D son las siguientes:



1.METROmidiendomilementos



Puede medir los 12 tipos de elementos, como punto, línea, círculo, arco, elipse, rectángulo, canal, juntas tóricas, distancia, ángulo y línea de nube abierta, línea de nube cerrada).

Características:

La variedad de métodos de medición (discriminante automático, medición de puntos de extracción, comparación, medición de contraste de tolerancia. Elemento preestablecido), puede satisfacer las diferentes necesidades de los clientes, mejorar en gran medida la facilidad de uso y la precisión de la medición.

Hay muchos métodos de muestreo de un solo punto: punto del mouse, punto de borde de línea cruzada, amplificación por puntos.

Cerrado para medir el perímetro de la línea de nubes, el área y el centro de gravedad, el uso de tres algoritmos de interpolación, para el método de medición más preciso de la línea de nubes.

Puede realizar la caja para elegir una medición más redonda, rápida y precisa de varias rondas a la vez.

Los datos medidos se pueden guardar como un archivo DXF o. Imágenes BMP y el formato del programa de usuario.



2.Elfunción de medición macro



La función de medición macro es que será alguna medida, comando asociado a un botón. Haga clic en el botón que inicia la función de medición macro, la función de medición macro completa automáticamente el movimiento tectónico, disminuye los tiempos de operación del mouse del usuario y mejora la eficiencia del trabajo.

Nota: la medición macro es diferente de la función del programa de usuario, la medición macro no registra la fuente, la condición de medición de la posición de las coordenadas, etc. Ejecute la función macro, tampoco mueva el banco de trabajo, el pulido, etc. El software 16 proporciona un conjunto de medidas macro. función, el usuario puede editar el icono del botón de función de medición macro. La interfaz de la función macro es la siguiente:





3.Medición de captura automática



Haga clic y luego use el mouse para rodear el borde de la pieza de trabajo; puede encontrar automáticamente la línea del borde, el círculo o el arco. La siguiente figura se enmarcará automáticamente.



4.miestructura del elemento



Elementos para construir potentes. La estructura MEGA proporciona 10 tipos de métodos de elementos 2D ("traslación", "rotación" y "extracción", "combinación", "paralelo" y "vertical", "espejo", "simetría", "intersección", "tangente" ) elementos de geometría tectónica. Los MEGA elementos de estructura 2D dificultan que los usuarios puedan manejar fácilmente algunos elementos, a fin de mejorar la eficiencia del trabajo.



5.Función de enfoque automático



Proporciona un enfoque preciso y rápido, que se puede utilizar para medir valores de altura mediante el enfoque o para lograr las coordenadas del punto actual mediante el enfoque automático.



6.atenuador auxiliar



Ese indicador de luz móvil indica al usuario cuándo es el mejor momento para iluminar la intensidad, evita el error de medición provocado por la iluminación, mejora la precisión de la medición y la eficiencia de la medición.



7.Función gráfica

Tiene una función perfecta de procesamiento y visualización de imágenes (amplificación local, escalado, traducción, visualización de ventana, pantalla completa), hace que la medición sea más imagen, intuitiva y fácil de usar. Gire el botón central del mouse, amplíe los gráficos, mantenga presionada la tecla para no mover el mouse, los gráficos móviles.



8.Función de etiquetado



Puede directamente en la trama y los elementos de los gráficos de la imagen en el ángulo, la distancia, la distancia de la dirección X y la dirección Y, la distancia y el radio del círculo (arco), el diámetro redondo (arco), la longitud del arco. El usuario será claro de un vistazo.



La ventana de imagen y la ventana de dibujo pueden sincronizar anotaciones y elementos de medición de visualización. Las imágenes se pueden ocultar en gráficos de dibujo de ventana, se pueden sincronizar para eliminar, seleccionar elementos gráficos de ventana de imagen y ventana de gráficos 2D. A continuación se indican dos distancias redondas en dirección X e Y, y el radio del círculo.



9.Tolerancia



Mejorar la tolerancia dimensional de la potencia informática. Puede establecer la zona de tolerancia predeterminada.

Cumplir con el estándar nacional de capacidad de tolerancia de forma, puede calcular la tolerancia de forma, grado realmente recto, círculo, redondez de arco.

El cálculo de tolerancia de posición contiene grados de posición, grados paralelos, grados verticales, pendiente y concentricidad, grados de simetría. Alarma fuera de tolerancia de forma automática y con aviso rojo.



El cuadro de diálogo de entrada de tolerancia de tamaño redondo se ilustra a continuación.





10.Programación de importación de archivos DXF

Después de importar el archivo DXF, el software solicitará al usuario la operación paso a paso, cuando establezca el sistema de coordenadas de la pieza de trabajo, el programa de usuario del archivo DXF completará la importación. El software generará automáticamente un valor en el nombre del elemento. Al ejecutar un programa de usuario, se producirá un contraste de textura de imagen y archivo DXF.



11.Funciones de informes

Los datos de medición se pueden exportar a Excel, Word, AutoCAD, TXT.

Al ejecutar el programa de usuario, puede ingresar datos en filas o columnas en Excel.

Al ingresar al informe, pueden elegir si exportar los gráficos y el mapa de bits.

La imagen a continuación muestra la misma medición de la pieza de trabajo después de cinco veces, exportación automática a Excel en el informe.



12.Funciones SPC en línea

MEGA 2 d proporciona un software SPC profesional e independiente para el procesamiento posterior de los datos medidos.

Conexión perfecta entre el software y el software SPC, el software de medición después de completar los datos de medición se importa a la base de datos SPC automáticamente, sin intervención humana nuevamente, todos los límites de control establecidos se realizaron en el software de medición, no es necesario configurar el software SPC, lo que mejora en gran medida la eficiencia. . SPC proporciona procesos y análisis con los gráficos de control. Los gráficos de control proporcionados son: gráfico de control de rango promedio, gráficos de control de desviación estándar promedio, gráfico de control de rango medio, gráficos de control de valores individuales y promedio móvil, histograma, gráfico CPK, gráficos de control de desviación estándar de especificación, gráficos de control de desviación estándar del proceso, desviación estándar cuadro comparativo, diagrama de análisis de proceso sugerido, etc. Para generar gráficos se pueden utilizar ocho reglas de decisión. Sus gráficos y datos se pueden imprimir e importar a Excel.



Gráfico para elegir el cuadro de diálogo del tipo de gráfico.



• Sistema de ayuda



2d proporciona un completo sistema de ayuda. Ayude a los usuarios que no están familiarizados con el software a dominar rápidamente el uso del software.







Compromiso de servicio postventa



(1)Depuración y formacióngramo

Una vez que la mercancía llegue al lugar adecuado, los Compradores deben informar al Vendedor. Llegaremos a la ubicación del Comprador para instalarla antes de la fecha acordada. Los Compradores deben brindar la asistencia necesaria.

El trabajo de instalación debe finalizar en un día, incluido el posicionamiento del cuerpo principal y su accesorio, nivelación del cuerpo, recuperación de tres ejes, localización del CCD, verificación de las conexiones y prueba del circuito de funcionamiento.

El trabajo de ajuste generalmente finaliza en un día, incluida la corrección de precisión.



Capacitación:

Lugar de formación: Puesto designado por los Compradores.

Cantidad de aprendices: después de la instalación y aceptación de los productos, el ingeniero de los vendedores capacita a uno o dos de los compradores (el aprendiz debe tener conocimientos básicos de medición e informática).

Contenido de la formación: operar la máquina y el software de medición hasta que el alumno pueda dominar las habilidades básicas por sí mismo.



(2)Servicio postventa dentro de garantía



El período de garantía se define como un año después de finalizar la depuración y capacitación de instalación. Durante este período, cualquier mal funcionamiento del producto o accesorio (incluido el cuerpo, el cuerpo eléctrico, el controlador eléctrico, la lente, el CCD, el software) será reparado o reemplazado por el Vendedores gratuitos solo con un uso adecuado.

Durante la garantía, el software se actualizará de forma gratuita.

.

Dentro de la garantía, nuestra empresa reclamará el cargo del costo si el mal funcionamiento o el daño es causado por lo siguiente:

El producto no se repara ni se transporta en el puesto designado por el Vendedor.

Operación incorrecta del usuario.

Remontaje o desmontaje privado.

Fuerza mayor como terremoto, incendio, etc.

Accesorio utilizado no designado por HongTuo.
