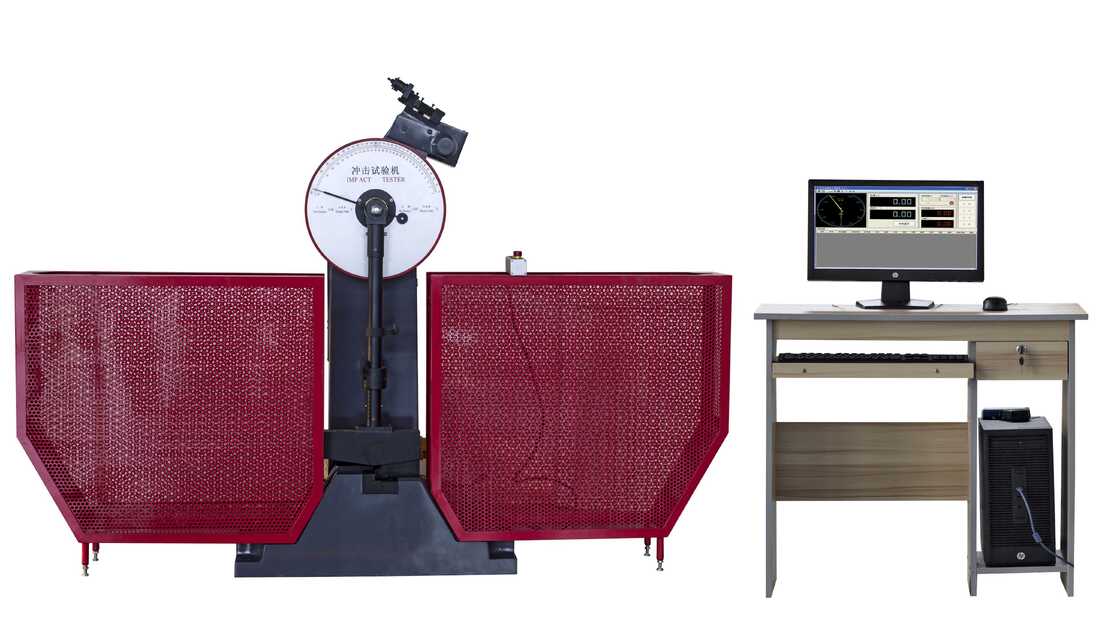

Probador de impacto de péndulo controlado por computadora para películas plásticas y materiales de embalaje

I. P.rendimientoDescripción:

La máquina de prueba de impacto DB-300C se utiliza para medir la resistencia al impacto de materiales metálicos bajo carga dinámica, a fin de juzgar la calidad de los materiales bajo carga dinámica.

La máquina es una máquina de prueba de control semiautomática por microordenador con operación simple y alta eficiencia de trabajo. Se controla mediante el control eléctrico del péndulo de elevación, el péndulo de impacto y el péndulo de descarga, y puede utilizar la energía restante de la muestra de prueba de punzonado para elevar automáticamente el péndulo y prepararse para la siguiente prueba.

II. Características técnicas:

1. La máquina es una máquina de prueba de impacto semiautomática con pantalla de microcomputadora, que utiliza control de microcomputadora de PC, puede lograr elevación - impacto - medición - operación - pantalla digital - impresión y otras operaciones de microcomputadora, alta eficiencia, alta precisión de prueba. Después del impacto de la muestra, la energía residual se utiliza para elevar automáticamente el péndulo, a fin de prepararse para la siguiente prueba. La operación es simple y la eficiencia de trabajo es alta. Especialmente en el laboratorio de pruebas de impacto continuo y una gran cantidad de pruebas de impacto de metalurgia, fabricación de maquinaria y otras industrias pueden reflejar sus ventajas. La computadora puede calcular y mostrar el trabajo de absorción de impacto del material, el ángulo de elevación del péndulo y el valor promedio de la prueba. De acuerdo con las necesidades de los usuarios, también se puede lograr la transmisión remota de datos.

Operación de microcomputadora, alta eficiencia, alta precisión de la prueba. Después del impacto de la muestra, la energía residual se utiliza para elevar automáticamente el péndulo, a fin de prepararse para la siguiente prueba. La operación es simple y la eficiencia de trabajo es alta. Especialmente en el laboratorio de pruebas de impacto continuo y una gran cantidad de pruebas de impacto de metalurgia, fabricación de maquinaria y otras industrias pueden reflejar sus ventajas. La computadora puede calcular y mostrar el trabajo de absorción de impacto del material, el ángulo de elevación del péndulo y el valor promedio de la prueba. De acuerdo con las necesidades de los usuarios, también se puede lograr la transmisión remota de datos.

2. La máquina principal de la máquina de prueba tiene una estructura de columna de un solo soporte, péndulo colgante tipo voladizo y péndulo tipo C;

3. La cuchilla de impacto se fija con tornillos y es fácil de reemplazar;

4. Soporte tipo viga simplemente apoyado para la muestra;

5. La máquina host está equipada con un pasador de protección de seguridad y una red de protección de seguridad;

6. Caja de control manual y control por computadora, de acuerdo con las instrucciones para completar todo el proceso de péndulo, impacto, péndulo automático y prueba de reimpacto.

7. La máquina de prueba cumple con GB/t3803-2002 "inspección de la máquina de prueba de impacto de péndulo" y realiza pruebas de impacto en materiales metálicos de acuerdo con GB/t229-2007 "método de prueba de impacto de péndulo Charpy para materiales metálicos".

III. TécnicoIndicadores:

1. Energía de impacto: 300J 150J

2. Velocidad de impacto: 5,2 m/s

3, ángulo Yang del péndulo: 150 °

4. Alcance del soporte de muestra: 40 mm

5. Esquina redondeada de la mordaza del soporte: R1.0~1.5mm

6. Esquina redondeada de la hoja de impacto: R2.0~2.5mm (R8mm)

7. La distancia desde el centro del péndulo hasta el punto de impacto: 750 mm.

8. Tamaño de muestra estándar: 10 x 10 (7,5 o 5) x 55 mm

9. Momento pendular: M=160,7695Nm 80,3848Nm

10. Fuente de alimentación y alimentación: trifásica de cuatro hilos 50Hz 380V 5A

11. Dimensión total: 2200 x 650 x 1900 mm

12, la precisión del ángulo: 0,1 °

13. Peso: alrededor de 500 kg

14. Condiciones ambientales: sin medio corrosivo, sin vibraciones ni interferencias electromagnéticas fuertes en el entorno circundante.

IV. Configuración del equipo principal

1. Computadora host: 1 Juego

Péndulo de 2.150J y 300J respectivamente;

3. Motor (montado en la máquina principal): 1 Juego

4. Llave de tubo hexagonal S=12 (tornillo de sujeción del asiento de la llave) 1 pieza;

5. Ajustador de soporte: 1 pieza

6. Dispositivo de centrado de muestra: 1 Juego

7. Desmontador (cambio de péndulo): 1 juego

8. Pernos de pie: 4 juegos

9. Plancha inclinada ajustable: 4 piezas

10. Red de protección de seguridad: 1 juego

V. Descripción de la medición y control

1. Computadoras de la marca HP

2. Impresora HP

3. El sistema operativo Windows es la plataforma de trabajo con visualización en pantalla y operación con mouse.

4. El software admite múltiples péndulos.

5. Registre la resistencia al impacto, la energía del impacto, etc. También se pueden calcular los valores medios máximos y mínimos y las desviaciones estándar.

6. Procesamiento automático de datos experimentales y medición automática del período de oscilación.

7. Todos los parámetros del sistema están abiertos y los operadores a nivel de usuario tienen una comprensión completa del núcleo del sistema.

8. Función de análisis de datos perfecta, adecuada para todo tipo de análisis de datos complejos.

9. Tener un sistema operativo de archivos completo. Documentos de informes de prueba, documentos de muestra, etc.

10. Los datos de la prueba se almacenan en forma de código ASC y el usuario puede reprocesarlos con cualquier informe comercial general y software de procesamiento de textos.

11. Una sola computadora con AD, E/S y otras placas puede satisfacer las necesidades de medición y control de múltiples máquinas de prueba.

Admite todo tipo de impresoras comerciales generales para almacenar datos de prueba en forma de código ASC, y cualquier informe comercial general y software de procesamiento de textos se puede utilizar para reprocesar los datos de prueba para los usuarios.
