| Lugar de origen: | Porcelana |
| Nombre de la marca: | Hontotest |
| Certificación: | ISO |
| Número de modelo: | Se aplicará el procedimiento de ensayo de la norma de calidad. |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | USD14,699.00-USD34,799.00 |
| Detalles de empaquetado: | caja de madera de exportación estándar |
| Tiempo de entrega: | Aproximadamente 3 días |
| Condiciones de pago: | LC, D/A, D/P, T/T |
| Capacidad de la fuente: | 1000 sistemas por mes |

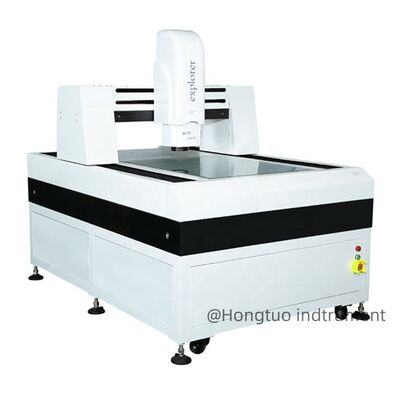

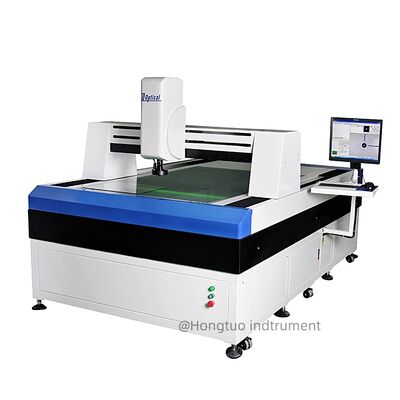

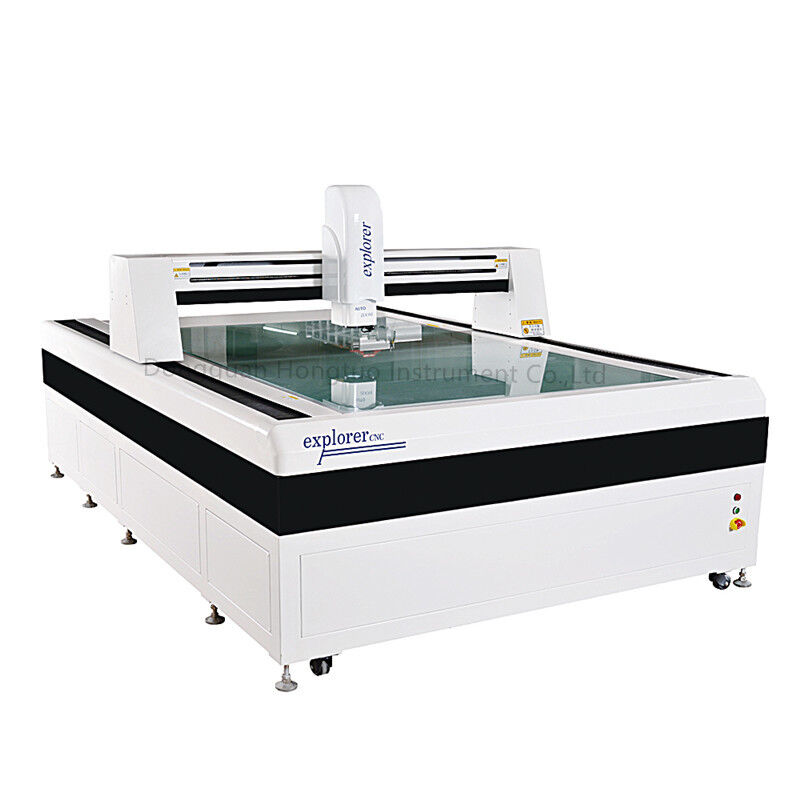

| Nombre: | Instrumento de medición de imagen automático de pórtico para inspección dimensional de precisión | Sistema de luces: | Luz de superficie y luz de proyección, luz fría, larga vida, brillo ajustable. |
|---|---|---|---|
| Sistema de imágenes: | Cámara: aumento de vídeo japonés SONY CCD 30-230X | Tipo de unidad: | Guía lineal de precisión del eje X/Y/Z, accionamiento de tornillo de bola de molienda. |
| Recorrido del eje Z mm: | El espacio efectivo es de 245 mm, la carrera de enfoque es de 200 mm y la distancia de trabajo es de | Sistema de accionamiento de medida: | Resolución de escala óptica: eje X/Y/Z 0,0005 mm (0,5 μm) |
Características del Producto:
1. Medición general de alta precisión, control CNC del eje Z.
2. Máquina de alta precisión y alta resistencia: base de mármol 00/columna vertical/mesa de trabajo, alta precisión y buena estabilidad.
3. Sistema de accionamiento de tornillo de bola de rectificado/riel de guía tipo V de precisión importado de tres ejes XYZ, larga vida útil, buena estabilidad.
4. Regla de rejilla de alta precisión de 0.5 μm.
5. Lente óptica de zoom continuo WM, diferentes marcos, diferente magnificación, sin necesidad de corrección de zoom.
6. Cámara SONY CCD japonesa HD, pantalla de medición de alta calidad.
8. Luz de superficie de tres anillos y ocho áreas controlada por programa, luz de perfil LED, luz coaxial. Diferentes productos con diferentes colores de luz.
9. Equipado con mango de control, fácil de operar en cualquier lugar.
10. El puntero láser indica las posiciones de medición, posicionamiento rápido y medición conveniente.
|
Modelo de Máquina |
DH-CNC-4030D |
DH-CNC-5040D |
DH-CNC-6050D |
DH-CNC-6080D |
|
|
Mesa de trabajo |
Recorrido eje X/Ymm |
400*300 |
500*400 |
600*500 |
800*600 |
|
Recorrido eje Z mm |
Espacio efectivo 245mm, carrera de enfoque 200mm, distancia de trabajo 95mm |
||||
|
Tamaño mesa metálica mm |
600*500 |
700*600 |
800*700 |
1000*800 |
|
|
Tamaño mesa de vidrio mm |
500*400 |
600*500 |
700*600 |
800*600 |
|
|
Tipo de accionamiento |
Guía lineal de precisión eje X/Y/Z, accionamiento por tornillo de bola de rectificado. |
||||
|
Sistema de accionamiento de medición |
Resolución de escala óptica: eje X/Y/Z 0.0005mm (0.5 μm)Precisión de medición: |
||||
|
≤3 μm+L/200 Precisión de repetibilidad:Sistema de ImagenMotor servo de alto rendimiento eje Z, sistema de control de doble bucle cerrado.Sistema de ImagenCámara: SONY CCD japonesa, magnificación de video 30-230X |
|||||
|
Lente: lente de zoom de alta definición/magnificación continua 0.7-4.5X |
|||||
|
Puede coincidir con lente objetivo de 0.5X, magnificación total: 15-115X |
Puede coincidir con lente objetivo de 2X, magnificación total: 60-460X |
||||
|
Sistema de Iluminación Luz de superficie y luz de proyección, luz fría, larga vida útil, brillo ajustable. Dimensión externa de la máquina |
|||||
|
700*900*1650 |
1100*1000*1650 |
||||
|
1300*1600*1650 |
1300*1800*1650 |
Peso kg |
800 |
1000 |
|
|
2000 |
2600 |
|
|
|
|
