Instrumentos de medición ópticos coordinados de alta precisión para laboratorio

Datos del producto:

Lugar de origen:	Dongguan, China
Nombre de la marca:	DahoMeter
Certificación:	ISO,SGS
Número de modelo:	CPJ-3015

Pago y Envío Términos:

Cantidad de orden mínima:	un set
Precio:	Negotiable
Detalles de empaquetado:	paquete de madera exportador estándar
Tiempo de entrega:	5 dias
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	300 sistemas por mes

Contacto

Descripción detallada del producto

Nombre:	Instrumentos de medición ópticos coordinados de alta precisión para laboratorio	El tamaño de la tabla de cristal (milímetros):	196X96
Precisión de medición:	(3+L/50)µm	Prueba antes de la entrega:	SÍ
Energía:	1100-240V (CA), 50/60HZ	peso:	160kg

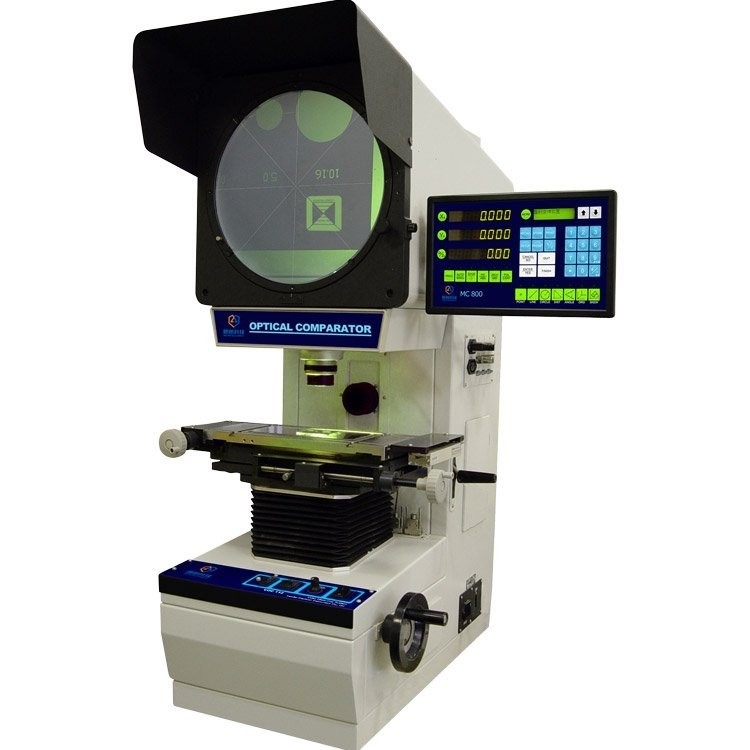

Instrumentos de medición ópticos coordinados de alta precisión para laboratorio

Medición y comparación eficientes y precisas de la pieza de trabajo, tales como: estampado de piezas, engranajes, hilos, herramientas, etc. El proyector de perfil de la serie VOC-1505 es ampliamente utilizado en la fabricación de maquinaria, electrónica, moldes, instrumentos y relojes y otras industrias, puede ser Se utiliza con una variedad de instrumentos de medición de imágenes.

Usos:

1. El proyector de perfiles se utiliza principalmente para la medición de las partes mecánicas de la longitud,

ángulo, contorno y forma de la superficie.

2. Es ampliamente utilizado en medidores, electrones, maquinaria aeroespacial, industria ligera, universidades, institutos de investigación y departamentos de inspección de medidas.

3. Este instrumento puede inspeccionar todo tipo de superficies y contornos de piezas de trabajo complicadas, levas, roscas de tornillos, engranajes, realizar fresas, etc.

Especificación:

Modelo		CPJ-3015
Mesa	El tamaño de la mesa de metal (mm)	340X152
	El tamaño de la mesa de cristal (mm)	196X96
	Recorrido del eje X (mm)	150
	Recorrido del eje Y (mm)	50
	Recorrido del eje Z (mm)	90 para el enfoque
	Precisión de medición	(3+L/50)µm
Resolución (eje X, eje Y)		0,0005mm
Tamaño de pantalla (mm):		Ø 312 Rango utilizado>Ø 300 (con la línea del medidor)
Rango rotatorio de la pantalla:		0°~360°
Ángulo de rotación Resolución		1´ o 0,01°
Lente	Aumento	opción 10X	opción 20X	opción 50X	opción 100X
	Vista de objetos	Ø30	Ø15	Ø6	Ø3
	distancia de trabajo	77,7 mm	44,3 mm	38.4	25.3
	máx.altura de la pieza de trabajo	80 mm	80 mm	80 mm	80 mm
Sistema de procesamiento de datos	El sistema de procesamiento de datos multifunción DC-3000, que aparece en inglés, se puede utilizar para recopilar datos y medir puntos, líneas, círculos, ángulos y distancias.
Frío	por tres fans
Iluminación	La iluminación de transmisión y reflexión: lámpara halógena de 24V/150W.
Energía	110 V/220 V (CA), 50/60 HZ, potencia total = 400 W
Dimensiones	7807801100mm
Peso	180kg
