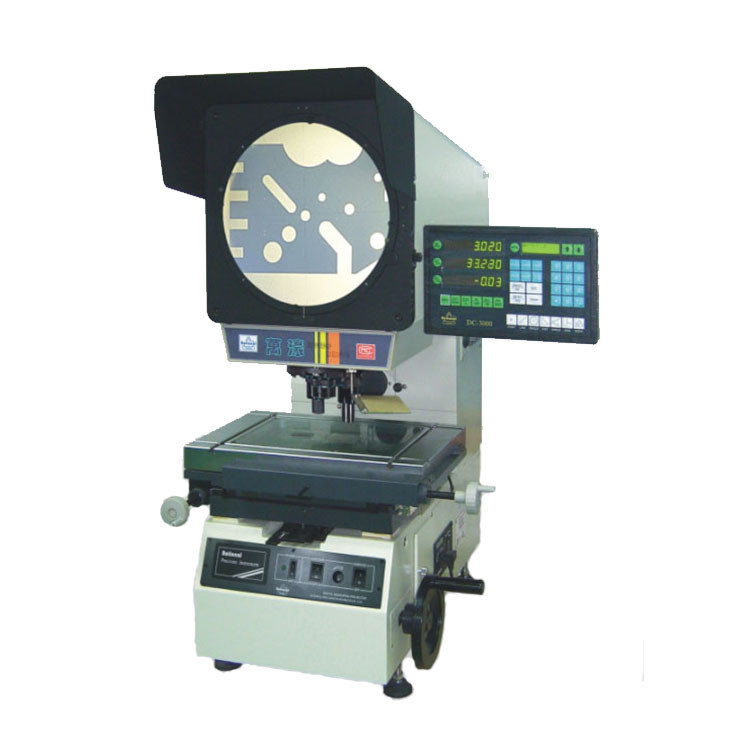

Proyector de medición óptico de Digitaces del proyector de perfil de la alta precisión

Datos del producto:

Lugar de origen:	Dongguan, China
Nombre de la marca:	DahoMeter
Certificación:	ISO,SGS
Número de modelo:	CPJ-3015

Pago y Envío Términos:

Cantidad de orden mínima:	Un sistema
Precio:	Negotiable
Detalles de empaquetado:	Paquete de madera exportador estándar
Tiempo de entrega:	5 días
Condiciones de pago:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	300 sistemas por mes

Contacto

Descripción detallada del producto

Nombre:	Proyector de medición óptico de Digitaces del proyector de perfil de la alta precisión	El tamaño de la tabla de cristal (milímetros):	196X96
Exactitud de medición:	µm (3+L/50)	Prueba antes de entrega:	SÍ
Poder:	1100-240V (CA), 50/60HZ, Poder total: 400W	Enfriamiento:	enfriamiento forzado

Proyector de medición óptico de Digitaces del proyector de perfil de la alta precisión

Usando el principio de proyección óptica, de un instrumento de medida que proyecta el contorno del objeto para ser medido o del metro en la pantalla de la observación para la medida o la comparación. Puede detectar eficientemente la forma del contorno y de la superficie de diversos objetos complejos, principalmente por la proyección. Consiste en tres porciones: caja, cáscara principal y banco de trabajo.

Usos:

1. El proyector de perfil se utiliza principalmente para la medida de las partes mecánicas de la longitud,

forma del ángulo, del contorno y de la superficie.

2. Es ampliamente utilizado en el metro, electrón, maquinaria aeroespacial, industria ligera, universidad, instituto de investigación y departamento de la medida-inspección.

3. Este instrumento puede examinar toda clase de superficie y el esquema de objetos complicados, leva, rosca de tornillo, engranaje, realiza la fresa y así sucesivamente.

Especificación:

Modelo		CPJ-3015
Tabla	El tamaño de la tabla del metal (milímetros)	340X152
	El tamaño de la tabla de cristal (milímetros)	196X96
	viaje de X-AXIS (milímetros)	150
	viaje de Y-AXIS (milímetros)	50
	viaje de Z-AXIS (milímetros)	90 para el foco
	Exactitud de medición	µm (3+L/50)
Resolución (X-AXIS, Y-AXIS)		0,0005 milímetros
Tamaño de pantalla (milímetro):		Range>Ø usado 300 de Ø 312 (con la línea del metro)
Gama rotatoria de la pantalla:		0°~360°
Resolución rotatoria del ángulo		1' o 0.01°
Lente	Ampliación	opción 10X	opción 20X	opción 50X	opción 100X
	Opinión del objeto	Ø30	Ø15	Ø6	Ø3
	Distancia de funcionamiento	77.7m m	44.3m m	38,4	25,3
	Altura máxima del objeto	80m m	80m m	80m m	80m m
Sistema de proceso de datos	El sistema de proceso de datos multifuncional DC-3000, apareciendo en inglés, se puede utilizar para recopilar los datos y para medir el punto, la línea, el círculo, el ángulo y la distancia
Frío	Por tres fans
Iluminación	La iluminación de la transmisión y de la reflexión: lámpara 24V/150W-halogen.
Poder	110V/220V (CA), 50/60HZ, power=400W total
Dimensiones	7807801100m m
Peso	180kg
