| Lugar de origen: | Porcelana |
| Nombre de la marca: | Hontotest |
| Certificación: | / |
| Número de modelo: | Se trata de un artículo de la Directiva 2009/125/CE. |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | USD1,099.00-USD1,759.00 |
| Detalles de empaquetado: | caja de madera de exportación estándar |
| Tiempo de entrega: | Aproximadamente 3 días |
| Condiciones de pago: | LC, D/A, D/P, T/T |
| Capacidad de la fuente: | 1000 sistemas por mes |

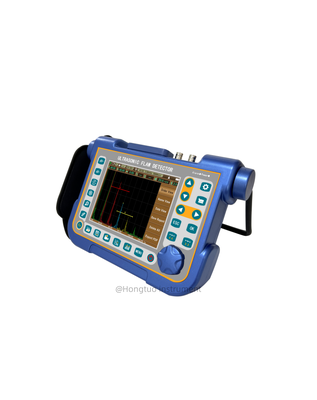

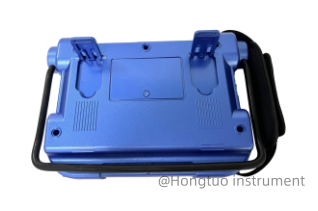

| Nombre: | Detector de fallas ultrasónico para pruebas no destructivas de metales y soldaduras | Función auxiliar: | Captura de pantalla, grabación y reproducción de vídeo, B-scan, DAC, AVG, software de análisis de da |
|---|---|---|---|
| Humedad relativa: | (20~95)%HR | Energía de pulso: | Amplitud de pulso: selección graduada de 100 V, 200 V, 250 V, 300 V, 350 V, 400 V, 450 V, 500 V, ade |
| Rango dinámico: | ≥36dB | Linealidad vertical: | ≤2.5% |
Funciones
• Calibración automática: calibración automática del desplazamiento cero de la sonda, el ángulo de la sonda (valor K) y la velocidad del material
• Peak Hold: Compare las formas de onda congeladas de los picos con las A-Scans en vivo para interpretar fácilmente los resultados de las pruebas
• Localización de fallas:Pista de sonido en vivo, proyección (distancia de la superficie), profundidad, amplitud
• Dimensionamiento de defectos: dimensionamiento automático de defectos mediante AVG o DAC, velocidad de notificación de la aceptación o rechazo de defectos.
• Corrección de la superficie curvada
• DAC/AVG:La curva se genera automáticamente y los puntos de muestreo se pueden compensar y corregir.se expande automáticamente con la distancia de detecciónPuede mostrar la curva AVG de cualquier apertura
• AWS D1.1La elección de este estándar puede reducir los cálculos manuales y mejorar la eficiencia de detección
• Función de medición de altura de grieta
• Ampliación de la puerta: extensión del rango de la puerta sobre todo el ancho de la pantalla
• Grabación y reproducción de vídeos
• Un congelador de exploración:El congelador de la pantalla contiene datos sobre la forma de onda y la distancia de prueba
• Código de eco: muestra 1~9 áreas de eco en diferentes colores, utilizadas para analizar la posición del defecto
• Marca de pico: captura y marcación del pico en tiempo real
• Función de visualización de exploración B. Muestra de forma intuitiva la forma del defecto y el resultado de detección es más intuitivo
• Lectura digital y función de desencadenamiento: el espesor/profundidad se puede mostrar en la lectura digital cuando se utiliza una sonda normal y la distancia y la profundidad de la superficie se muestran directamente cuando se utiliza la sonda angular
• Análisis del espectro FFT mediante el cálculo de la forma de onda de eco, para detectar las características de frecuencia y el grado de daño de la sonda actual en tiempo real
Muestra

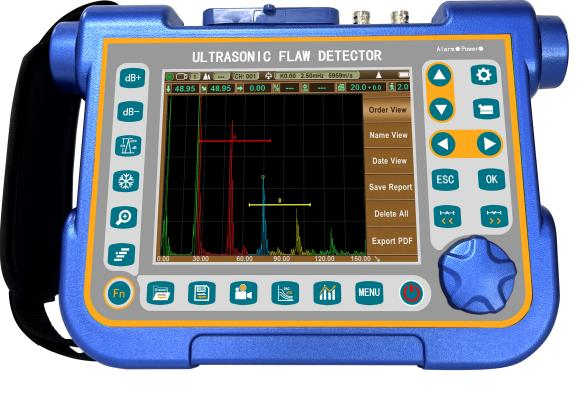

Display multicolor digital completo, menú maestro-esclavo, guía clara
• IPS (intercambio en el plano), sin ángulo de visión, alta resolución 640X480
•Tasa de actualización de la pantalla de 60 Hz, muestra rápidamente pequeñas formas de onda de defectos
•La pantalla de alto brillo puede utilizarse bajo luz fuerte.
• 4 estilos de interfaz de funcionamiento, y el brillo de la pantalla LCD se puede ajustar libremente
Parámetro técnico
| Estándar | Avanzado | |
| Rango de acción | 0 a 15 m, a velocidad de acero, transmite 30 m | 0 a 20 m, a velocidad de acero, transmite 40 m |
| Velocidad | 100 ~ 15000 m/s | 100 ~ 20 000 m/s |
| Repetición del pulso | 20 ~ 2000 Hz | |
| Rango dinámico | ≥ 36 dB | |
| Válvulas de acoplamientoLinealidad | ≤ 2,5% | |
| En el plano horizontalLinealidad | ≤ 0,2% | |
| El poder de resolución | > 40 dB ((5P14 en acero) | |
| Restos de sensibilidad | > 65 dB ((2.5MHzF20mm) para agujeros profundos de fondo plano de 200mmF2, onda H50%) | |
| Ruido | ≤ 10% | |
| C. Laslos archivos de Hannel | 500 archivos para almacenar las configuraciones de calibración y el parámetro de la sonda | |
| RImportar archivos | 1000 informes en formato PDF | |
| Muestra | Display IPS 60Hz 60Hz velocidad de actualización de la pantalla, resolución 640X480 | |
| Rechazo (eliminación) | 0 ~ 80% de la altura de la pantalla completa | |
| Tipo de sonda | Probe recta, probe angular, probe doble, penetrante, etc. | |
| Monitores de puertas | Dos puertas independientes controlables en todo el rango de barrido | |
| el disparador | Disparador de punta, disparador de borde | |
| Las alarmas | Umbral positivo/negativo con flash LED | |
| Fuente de alimentación | AC Principales 100-240 VAC, 50-60 Hz | |
| Batería de iones de litio ((DC) 9V, más de 12 horas de trabajo | ||
|
A. NoFunción auxiliar |
Captura de pantalla, grabación y reproducción de vídeo, B-scan, DAC, AVG, software de análisis de datos AWS | |
| Función avanzada | Diagrama de soldadura, detección de frecuencia de la sonda | |
|
Grabadora de vídeo |
10 archivos de vídeo, cada archivo de vídeo puede ser de hasta 5 minutos de duración, 30 cuadros por segundo. guardar en U-disco para la memoria masiva ((sin límite de duración) | |
