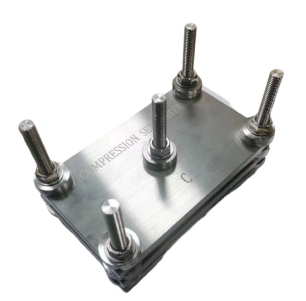

HT-759 Pruebador de conjunto de compresión de caucho

Aplicación

El probador del juego de compresión de caucho comprime una muestra de altura conocida a una altura especificada de acuerdo con el requisito de velocidad de compresión.se mantiene durante cierto tiempo en condiciones de temperatura especificadas, luego libera la compresión, restaura la muestra a un estado libre y mide la altura de la muestra.

El probador de conjunto de compresión consta de placas de acero paralelas, limitadores y sujetadores. Se utiliza para medir la deformación de caucho vulcanizado, caucho termoplástico o espuma a temperatura ambiente,condiciones de alta y baja temperatura, a una cierta velocidad de compresión y después de un cierto tiempo de compresión.

Las normas

ASTM D395 - 03 Métodos de ensayo estándar para las propiedades del caucho

ISO 815-1 Determinación del conjunto de compresión de caucho vulcanizado o caucho termoplástico Parte 1: a temperatura ambiente y a temperatura elevada

GB/T 7759.1 Determinación del conjunto de compresión de caucho vulcanizado o caucho termoplástico Parte 1: a temperatura ambiente y a temperatura elevada

Parámetros técnicos:

1. Altura del límite:

(1) Diámetro de la muestra de tipo A 29 mm, altura 12,5 mm

9.3·9.4 cuando la velocidad de compresión sea del 25%

10.6·10.7 cuando la velocidad de compresión sea del 15%

11.25·11.35 cuando la velocidad de compresión sea del 10%

(2) Diámetro de la muestra de tipo B 13 mm, altura 6,3 mm

4.7·4.8 cuando la velocidad de compresión sea del 25%

5.3·5.4 cuando la velocidad de compresión sea del 15%

5.65·5.7 cuando la velocidad de compresión sea del 10%

2Dimensiones del probador de deformación por compresión permanente de caucho: anchura 120 mm, longitud 200 mm

3Peso: alrededor de 15 kg.

Principio:

Una muestra de altura conocida se comprime a una altura especificada de acuerdo con los requisitos de velocidad de compresión y se mantiene a una temperatura especificada durante un cierto período de tiempo.y luego la compresión se libera, se restablece el estado libre de la muestra y se mide la altura de la muestra.

Procedimiento de ensayo:

1La muestra debe ser tratada a (23±2) °C, (50±5)%RH durante 24h.

2. Mide el grosor original de la muestra, con una precisión de 0,02 mm.

3. Coloque la muestra en el instrumento, coloque la almohadilla correspondiente al tipo de muestra y bloquee el instrumento.

4Después de sujetar la muestra, deberá colocarse en un horno a temperatura fija en un plazo de dos horas.

La temperatura y el tiempo de ensayo se refieren a la norma o son especificados por el cliente. Por ejemplo, ASTM D1349-99 tiene: -75°C, -55°C, -40°C, -25°C, -10°C, 0°C, 23°C, 40°C, 55°C, 70°C, 85°C, 100°C, 125°C, 135°C, 150°C,160°C, 175°C, 200°C, 225°C, 250°C. No hay más remedio.

El tiempo de ensayo recomendado para el probador de deformación por compresión de caucho es de 22 h y 70 h (método SGSin house).

5Una vez finalizado el tiempo de ensayo, retire inmediatamente el instrumento del horno y retire la muestra.

Colocar la muestra en un conductor térmico deficiente, como una tabla de madera, y enfriarla a (23±2) °C, (50±5)%RH.

6Después de enfriar durante 30 minutos, se vuelve a medir el grosor de la muestra.

Cálculo de los resultados:

C = [A-Ti]/A-Tn] ×100%

Deformación por compresión, %

Tn √ espesor de la almohadilla, mm

To √ espesor de la muestra antes del ensayo, mm

Ti ∆ espesor de la muestra después del ensayo, mm
