Máquinas de ensayo para tuberías de PE, maquinaria de ensayo de presión e explosión hidrostática 250 tanque de agua

Ⅰ.Aplicación

La máquina está diseñada y fabricada de acuerdo con GB/T6111 Tubos termoplásticos para el transporte de fluidos ----Resistencia a la presión interna----Método de ensayo y GB/T15560SMétodo de ensayo estándar para fallo hidráulico a corto plazo y resistencia a la presión interna constante de los tubos de plástico para el transporte de fluidos . Es adecuada para determinar el tiempo de rotura por resistencia a la presión o el valor máximo de presión de explosión instantánea de tubos termoplásticos y tubos compuestos (como PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U y PVC-C) bajo presión y temperatura interna constante a largo plazo. Es indispensable para los fabricantes de tubos de plástico e instituciones de ensayo.

La máquina cumple con las siguientes normas:

GB/T6111-2018 Método de ensayo para la resistencia a la presión interna de tubos termoplásticos para el transporte de líquidos

GB/T15560-95 Métodos de ensayo de ráfaga hidráulica instantánea y resistencia a la presión para tubos de plástico para el transporte de fluidos

GB/T18742.1 Sistemas de tuberías de polipropileno para agua caliente y fría

instalación — Parte 1: General

GB/T18742.2 Sistemas de tuberías de polipropileno para agua caliente y fría

instalación — Parte 2: Tuberías

GB/T18742.3 Sistemas de tuberías de polipropileno para agua caliente y fría

instalación — Parte 3: Accesorios

GB/T13663 Tuberías de polipropileno para suministro de agua

GB/T15558.1 Tuberías enterradas de polietileno (PE) para el suministro de

combustibles gaseosos

GB/T15558.2 Accesorios enterrados de polietileno (PE) para el suministro de

combustibles gaseosos

GB/T18992.1 Sistemas de tuberías de polietileno reticulado (PE-X) para agua caliente

y fría instalación — Parte 1: General

GB/T18992.2 Sistemas de tuberías de polietileno reticulado (PE-X) para agua caliente

y fría instalación — Parte 2: tuberías

GB/T10002.1 Tubo de cloruro de polivinilo no plastificado (PVC-U) para suministro de agua

GB/T10002.2 Accesorio de cloruro de polivinilo no plastificado (PVC-U) para suministro de agua

GB/T18993.1 Sistema de tuberías de cloruro de polivinilo clorado (PVC) para instalaciones de agua caliente

y fría — Parte 1: General

GB/T18993.2 Sistema de tuberías de cloruro de polivinilo clorado (PVC) para instalaciones de agua caliente

y fría — Parte 2: tuberías

GB/T18997.1 —

Parte 2: Tubo PE/AL/PE a tope con tubo de aluminio ISOGB/T18997.2

Tubo compuesto de presión de polietileno/aluminio/polietileno —

Parte 2: Tubo PE/AL/PE a tope con tubo de aluminio ISO 1167-2006 Sistemas de tuberías de plástico - Tubos termoplásticos - Determinación de la resistencia a la presión interna a temperatura constante.

ISO13479 Determinación de la resistencia de las tuberías de poliolefina para el transporte de fluidos a la propagación de grietas.

ISO9080 Sistemas de tuberías y conductos de plástico - Determinación de la resistencia hidrostática a largo plazo de materiales termoplásticos en forma de tubo por extrapolación (ISO9080, Ed. 1.0 (2003) MOD)

ASTM D1598-2015 Tubería, Plástico, Bajo Presión Interna Constante, Tiempo hasta el Fallo de (Sin Documento S/S)

ASTM D1599 Método de ensayo estándar para la resistencia a la presión hidráulica a corto plazo de tuberías, tubos y accesorios de plástico1

DIN EN 921 (1995-01) Tuberías termoplásticas - Determinación de la resistencia a la presión interna a temperatura constante

Ⅱ.Característica

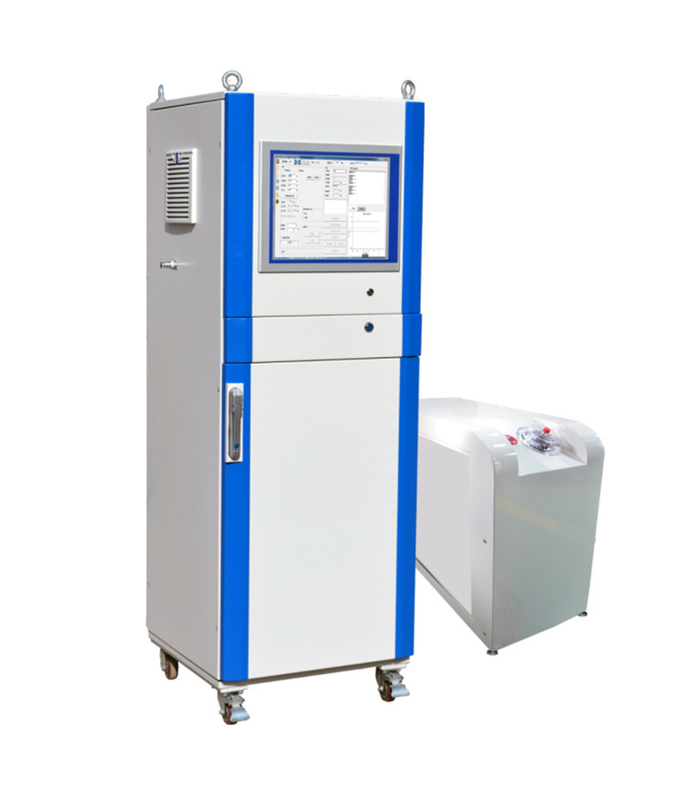

1.1 Este instrumento se utiliza para probar un cierto rango de presión interna durante un largo período de tiempo en tuberías de plástico.1.2 El instrumento consta de un host de presión, una estación de presión, un tanque de agua, un sistema de control de temperatura y un sistema de software informático.

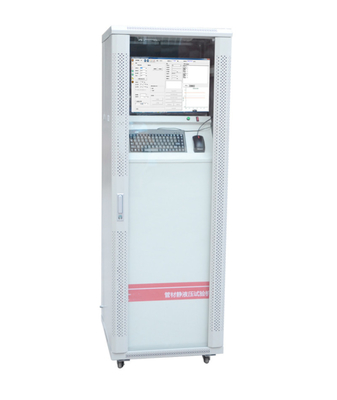

Unidad principal

: Consta de partes de microcontrol de presión, partes de llenado automático de presión y descarga de presión, la parte de microcontrol de presión adopta el control MCU de microcomputadora; equipada con chip ADC de 16 bits de alta resolución y alta velocidad de ∑ - delta, comunicación en tiempo real con la computadora; y puede llenar y descargar presión automáticamente según la situación de la presión.

Estación de presión: Su función principal es proporcionar presión al host principal, el requisito de presión límite inferior de la estación de presión debe ser superior a todas las muestras probadas. La bomba de pistón de la estación está fabricada en Estados Unidos (gran caudal, bajo ruido, alta presión, sin mantenimiento).

Tanque de agua: Consta de parte de apertura eléctrica, parte de autocirculación, parte de calentamiento, parte de llenado automático de agua y parte de aislamiento.

Sistema de control de temperatura: Controla con precisión la temperatura del tanque de agua, visualización de temperatura, temperatura establecida individualmente. Puede controlar el nivel de líquido del tanque en una posición razonable, al mismo tiempo que garantiza la temperatura.

Sistema de software: Al conectarse a través de la interfaz serie RS232 al host de presión, puede proporcionar configuración de parámetros, calibración, alivio de presión, cero, modulación de amplitud, dibujo de la prueba, registros de prueba e impresión de informes de prueba y otras funciones.

2. AplicaciónEl instrumento se utiliza ampliamente en la prueba de presión interna de todo tipo de tuberías de plástico. Es el instrumento de prueba ideal para la industria de la construcción, los productores de tuberías de plástico, los sectores de pruebas nacionales y los sectores de investigación científica.

3. Condiciones de trabajo

Se deben cumplir las siguientes condiciones para realizar una prueba:

3.1 Temperatura ambiente: 10℃～40℃;

3.2 Humedad ambiente: 30%—80%;

3.3 Sin vibraciones, sin ambiente con medios corrosivos;

3.4 Instalar y ajustar el instrumento a nivel sobre una base sólida;

3.5 Sin interferencias electromagnéticas fuertes y sin resistencia al viento fuerte;

3.6 Se necesita un sistema de escape interior para evitar que el instrumento

Ⅲ

.Especificaciones principales

1. Presión y tiempo de prueba controlados por separado en 3 líneas2. Rango de adición de presión: 0~10.000MPa

3. Presión máxima de trabajo del sistema de presión principal 16MPa

4. Bomba de pistón de alta presión

(1) Presión: 16MPa

(2) Volumen: 8-11.3L/min

(3) Velocidad de rotación: 920rpm/min

5. Precisión del control de presión: +2% y -1% del límite superior e inferior de

valor de presión de prueba respectivamente

6. Resolución del valor de presión: 0.001Mpa

7. Transformador: los períodos de muestreo de presión de prueba son de 0.1 milisegundos.

8. Rango de temporización: 0—9999h

9. Precisión de temporización: 1S

Ⅳ

.

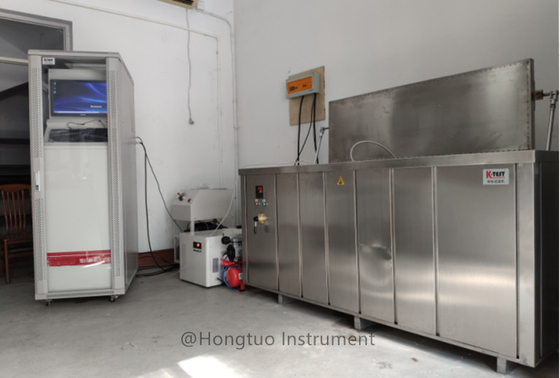

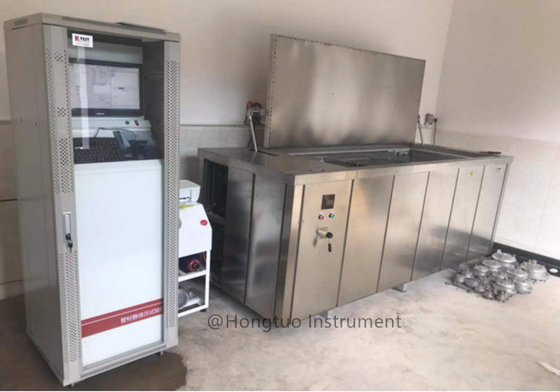

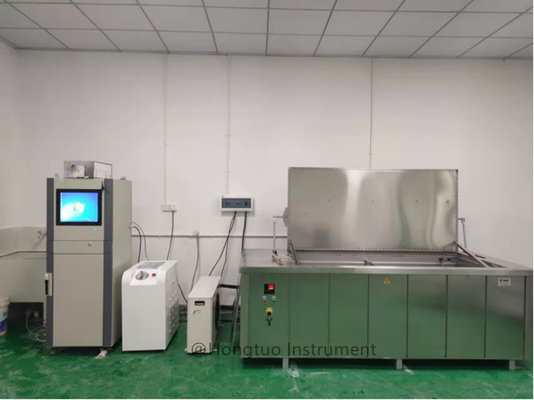

Estructura y teoría El líquido de alta presión generado por la bomba de alta presión se transporta a las muestras en tanques de temperatura de medio constante a través de mangueras de alta presión para realizar pruebas de presión hidrostática a largo plazo en las tuberías después de ser medido por el motor principal del sistema de control de presión
