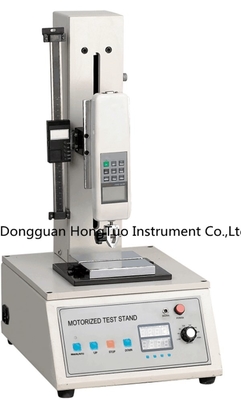

Máquina de la fuerza de la máquina de vaivén eléctrica vertical de la prueba/de la prueba de presión extensible y

Máquina de ensayo de fuerza de empuje y tracción eléctrica / Máquina de ensayo de tensión y presión

I Función

AEL Máquina vertical de una sola columna es una plataforma de prueba de carga de fuerza especialmente adaptada para el medidor de fuerza de serie HF y NK. El producto es una estructura de barra vertical doble, con buena estabilidad,amplio ámbito de aplicación y conveniencia, así como las funciones de regulación de la velocidad sin pasos, de conmutación manual (puntual) y de control automático. Aplicable para ensayos de carga de fuerza, inserción y retirada,destrucción en industrias como el caucho y el plástico, industria ligera, textil, puertas y ventanas de construcción, materiales compuestos, alambre y cable eléctrico, piezas y accesorios para automóviles, maquinaria eléctrica, institutos de investigación científica, etc.

II Características

1Carga eléctrica, regulación de velocidad sin pasos, transmisión de engranajes

2"Con una estructura compacta y un accionamiento estable"

3,Simple operación, capaz de ser utilizado con varios tipos de clips

Ⅲ Especificaciones y parámetros

• Carga máxima: 500 N
• El desplazamiento efectivo: 200 mm.
• Velocidad de ensayo: de 25 a 280 mm/min (de acuerdo con la elección del cliente)
• Válvula de trabajo: 110-220V
• Dimensión del contorno: 400x320x620 mm
• Peso neto: entre 30 y 40 kg

IV Método de instalación del medidor de fuerza

Tipo de sensor incorporado: inserte el tornillo 4-M6 en los orificios del bloque fijo 4-φ6.2, invaginando 1 junta respectivamente en la dirección del hilo,y atornillado con un hilo 4-M6 en el tablero de instalación del medidor de fuerza, los orificios de instalación del medidor de fuerza en el tablero de instalación se dividen en dos grupos, el grupo 30x145 y el grupo 40x90, que pueden determinarse por los usuarios de acuerdo con los requisitos.

V Uso del panel de control

1. interruptor de alimentación: cuando se presiona el botón, la energía está encendida, cuando se presiona el botón de nuevo, la energía está apagada.

2Control de velocidad: debido a la diferencia de los objetos probados y las necesidades del usuario, la velocidad de movimiento es de 20~200 mm/min cuando se ajusta el botón de giro del regulador de velocidad.

VI Control de las funciones

Manual/Automación: cuando el botón de giro se mueva a manual, si es necesario mover los portadores, se presiona la tecla de elevación o baja, si la tecla está apagada, se detiene el movimiento.Cuando el botón de giro está girado a Automatización, si es necesario desplazar los portadores, se presionará directamente la tecla de elevación o baja.

ⅦAdaptación del viaje

Hay dos tornillos en el lado posterior de la columna vertical, suelte el tornillo con una llave hexagonal estándar y ajuste a la posición correcta, y controle el bloque de deslizamiento, luego se cumple el requisito.

VIII Uso del contador

La parte superior del contador es una pantalla digital para registrar los tiempos de prueba, hay 4 botones preestablecidos en la parte inferior, son de un dígito, diez dígitos, cien dígitos y mil dígitos,lo que significa que el alcance preestablecido está dentro de 0 ~ 9999. Por ejemplo: el usuario prueba continuamente algún producto, los tiempos de prueba son 9999, por lo tanto, es necesario ajustar los 4 botones para mostrar 9999, y presionar el botón Manual / Automatización, por lo que 9999 veces se puede probar,Luego se detienen automáticamente después de que se cumplan las 9999 vecesSi es necesario ejecutar la prueba, pulse el botón Stop.
