Datos del producto:
Pago y Envío Términos:
|
Tamaño de cristal de la tabla (milímetros): | 700*600 | Tamaño de la tabla del metal (milímetros): | 800*700 |
---|---|---|---|
Viajes de trabajo X.Y: | 600*500 | Prueba antes de la entrega: | - ¿ Qué? |
Servicio al cliente postventa: | - ¿ Qué? | Nombre del producto: | máquina de medición óptica |
Alta luz: | equipo de medida óptico,aparatos de medición ópticos |

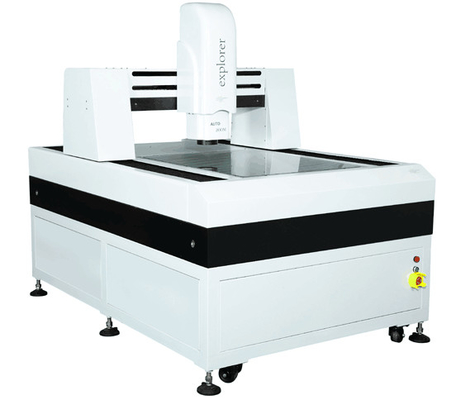

Longmen Sistema automático de medición de imagen, máquina de medición de imagen CNC
Características:
1Control de movimiento de doble circuito cerrado, motor en movimiento de alta velocidad con un rendimiento de posicionamiento preciso.
2- Utilizando los módulos integrados desarrollados para controlar el motor, aumentando la velocidad del motor en consecuencia, pero también para simplificar el instrumento y la interfaz PC,Máquinas e instrumentos para PC a través de la línea USB y el cable S-Video.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4La fuente de luz de superficie está formada por un grupo independiente de 24, cada grupo es un conductor de corriente constante y una variable continua de 200 pasos.
5Con plataforma de mármol, alta estabilidad.
Función:
1Puede medir puntos, líneas, círculos, arcos y óvalos, rectangulares y mejorar la precisión con la función de posicionamiento multipunto.
2Tiene muchas características, como la combinación de medidas, la estructura central y la intersección de la estructura, el punto medio de la construcción, la estructura de línea,una estructura redonda y un punto de vista estructural.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4La traducción de coordenadas y la rectificación de coordenadas es para hacer la medición más conveniente y eficiente y mejorar la eficiencia de la medición.
5Las macros pueden medir las mismas partes más rápido y más convenientemente y mejorar la eficiencia de la medición.
6Los datos de medición se introducen directamente en AutoCAD y se convierten en un círculo de trabajo completo; los datos también se pueden introducir en Excel y Word para realizar análisis estadísticos.
7Graba el programa de usuario, edita y ejecuta el comando.
Especificación:
Modelo | Las partidas de las máquinas CNC-6050 | ||||||
Tasa de vidrio Tamaño (mm) |
700*600 |
||||||
Cuadro de metal Tamaño (mm) | 800*700 | ||||||
Viajes de trabajo X.Y | 600*500 | ||||||
El sistema de elevación de desplazamiento del eje Z ((mm) | 200 enfoque | ||||||
Resolución de la pantalla digital en el eje XYZ | 0.5um | ||||||
Error de valor del eje X.Y | ≤ ((3+L/200) L es la longitud medida,unidad mm) | ||||||
Peso | 2800 | ||||||
Dimensión | 1750*2100*1650 | ||||||
El motor | Velocidad en tres ejes | 100 mm/s | |||||
Precisión de posicionamiento en tres ejes | 0.001 mm | ||||||
Sistema de imágenes | El Camare | Sony color 1/3 "cámara CCD | |||||
- ¿ Qué pasa? | con una lente de zoom óptico coaxial con una lente de zoom (2 seleccionar una) | ||||||
Magnificación del zoom | 0.7-4.5X | ||||||
Magnificación total del video | 30-230X | ||||||
Campo de objetos | 11.1-1.7 mm | ||||||
El poder | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||||||
Consumo de energía | 100 W | ||||||
Accesorios para el equipo | 1Xtube (opción) | 0.5Xtube (opcional) | Distancia de trabajo | ||||
Lente de acercamiento | 0.7-4.5X | 0.7-4.5X | |||||
Añadir lente | Magnificación de vídeo |
Campo lateral del material (mm)
|
Magnificación de vídeo |
Campo lateral del material (mm)
|
|||
0Opción 5X | 11.8X-74X | 22-3. ¿Qué quieres decir?4 | 5.9X-37X | 44 a 6.8 | 175 | ||
Estándar | 23.5X-148X | 11.1-1.7X | 11.8X-74X | 22-3. ¿Qué quieres decir?4 | 92 | ||
2Opción | Las demás partidas del anexo II | 5.5 a 0.9 | 23.5X-148X | 11.1-1.7 | 36 |
Persona de Contacto: Mrs. Julie Zhong
Teléfono: 86-13267004347
Fax: 86-769-2318-1253
